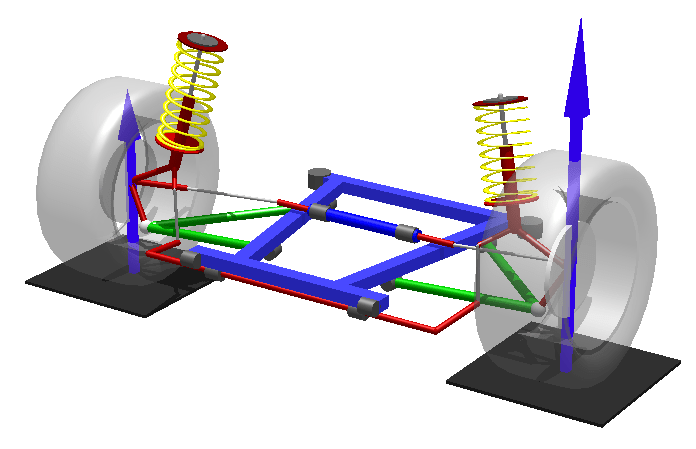

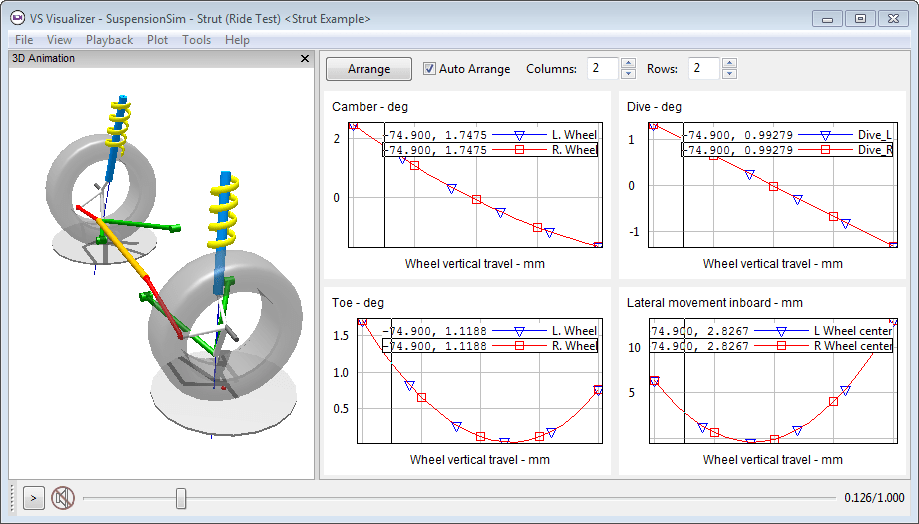

SuspensionSim simula test quasi-static per analisi K&C (Kinematics and Compliance) applicate sistemi di sospensione.

Differisce per diversi aspetti dai prodotti di simulazione per veicoli BikeSim, CarSim, e TruckSim: anzichè utilizzare programmi parametrici predefiniti con modelli multicorpo specifici, SuspensionSim utilizza un simulatore multicorpo che costruisce i modelli sulla base dei dati dell’utente.

Utenti e costruttori di modelli

SuspensionSim è concepito per l’utilizzo di due tipologie di utenti: Model Users sono ingegneri e progettisti che lavorano con un modello di sospensione esistente. Vengono copiati alcuni set di dati dagli esempi, con alcuni valori numerici dei parametri modificabili.

La nuova versione del modello originale di sospensione è una variante nella documentazione di SuspensionSim. La variante ha gli stessi parametri e variabili di output, ma i valori numerici assegnati ai parametri possono essere differenti.

L’utente del modello solitamente non modifica il set di dati riutilizzabile del modello.

SuspensionSim include set di dati di esempio che definiscono modelli parametrici distinti di sospensioni. Ogni esempio di sospensione include alcuni set di dati che assemblano un modello multicorpo parametrico e altri set di dati che specificano valori numerici per i parametri di quel modello, che funzionano come template riutilizzabili.

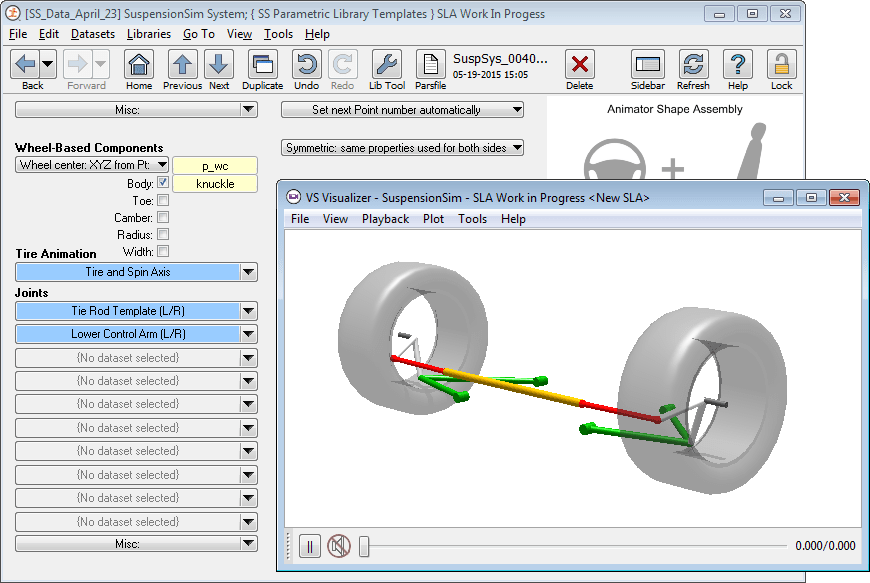

L’altro livello di utenza è quello del costruttore (Model Builder), un utente più avanzato, che può costruire un nuovo modello multicorpo per simulare un tipo di sospensione che non è ancora disponibile, a partire da set di dati esistenti e riutilizzabili o all’occorrenza generare nuovi set di dati.

Invio Data to BikeSim, CarSim e TruckSim

SuspensionSim può generare output personalizzati, basati su specifiche utente, generare la cinematica delle sospensioni e proprietà di conformità in Parsfiles, per utilizzo diretto in CarSim, TruckSim e BikeSim.

Ad esempio, con un insieme di procedure di test K&C simulate, con un semplice click è possibile generare un Parsfile per informazioni sulle sospensioni / sterzo utilizzabili in un modello di veicolo VehicleSim.
